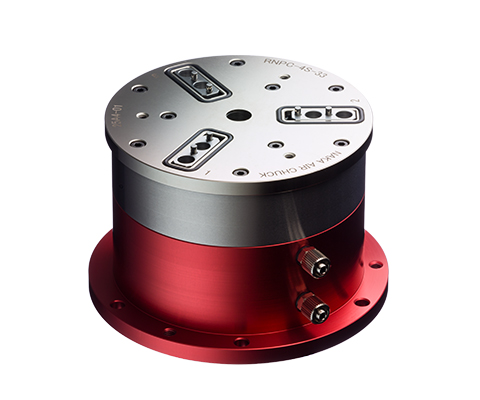

スタンダードチャック 据置型
RNPC-4S-33
- icon_wedge
- icon_4inch
- icon_al
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
高精度・短納期・コスト最適化を実現
仲精機の標準エアチャック。
- 繰返し精度0.002mmの高精度仕様
- 標準化設計により短納期・コスト最適化を実現
- 据置型4インチ仕様で幅広い加工工程に対応
- 中空穴を標準装備し、エアブロー・着座検知にも対応
-
品番区分 RNPC- スタンダードシリーズ 形式 4S-33 製品名 クサビ型・平行スライド エアチャック 駆動方式 内臓ピストン駆動 エア供給 側面M5ポート 爪数 3 爪ストローク（直径換算） mm Φ3 理論把握力（0.1MPa時）※1 ヒラキ側（N） 1447 トジ側（N） 1353 使用圧力範囲 MPa 0.2〜0.6 繰返し精度 ※2 mm ±0.002 最大許容回転数 ※3 アルミ製爪（rpm） 5900 鉄製爪（rpm） 4100 質量（計算値） kg 2.7 慣性モーメント（チャック単体） kg・m² 0.00386 使用温度範囲 ※4 ℃ -10〜+60 PDFダウンロード RNPC-4S-33 CADダウンロード RNPC-4S-33 ※1 圧力比例
※2 新品初期性能目安
※3 計算値（実際の値は、爪質量や形状によって変動します）
※4 チャックグリース CK No.3（-20℃）、Oリング（1種A）に基づく構成部品制約より設定
注１．本図は、チャック全開時の寸法・形状を示します
注２．照合欄に未記載の締結ボルトや止めねじは、SCM鋼(黒色)となります
注３．使用するOリングは１種Aとなります
注４．☆部は、密栓（止めねじにて）箇所を示します
